Идентификация коммерческих автомобилей (кроме легковых и микроавтобусов).

Согласно международно принятых стандартов ВИН-код автомобилей Mercedes-Benz состоит из 17-ти символов и на примере покажем, что они означают.
Возьмём такой номер шасси (рамы) WDB 934.053 1K 973457 автомобиля Actros 1841 LSNRA.
Символы 1-3: "WDB" обозначают код производителя, который у автомобилей Mercedes-Benz имеет самые различные комбинации, в зависимости от завода и страны-изготовителя конкретной модели.


Символы 4-6: "934" обозначают модельный ряд и его частичную модификацию, в данном случае это Actros MP2 седельный тягач.



Символы 7-8: "05" обозначают расширенную модификацию модели, в данном варианте это низкорамный автомобиль-автовоз с пневматической подвеской. Для каждого модельного ряда в этой комбинации будут зашиты варианты с раздельной кабиной или в цельнометаллическом исполнении (Sprinter и Vario), привод одиночный или полный/многоосный, подвеска пневматическая или рессорная, кол-во осей и т.д. Причём комбинации этих цифр (7-8 символы) для Vario и Atego, например, будут абсолютно различными.

Символ 9: "3" содержит в себе код колёсной базы, для данного автомобиля 3900 мм.


Примечание. На некоторых моделях колёсная база может отличаться от стандарта, зашитого в ВИН-код, за счёт удилинения на стороннем ателье или при установке дополнительного поддерживающего моста.

Символ 10: "1" обозначает левое расположение руля и "2" - правое расположение руля.
Примечание. Если у Вас автомобиль был с правым рулём и переоборудован на левый, обратите внимание на соответствие оптики (или стёкол фар) для правостороннего движения, а также уделите особое внимание рулевому редуктору (для полностью рамных шасси), если на корпусе отлита буква "R", то его просто перевернули, а не поставили правильный зеркальный (с буквой "L") и, скорее всего, кустарным способом удлинили рулевую тягу, т.к. оригинальной для такой комбинации не существует в природе. Также проверьте качество переоборудования механизма переключения передач, электро- и пневматической проводки.

Символ 11: "K" обозначает город сборки, на микроавтобусах серии T1 (207D-410D) и T2 (507D-814D) до 1989 г.в. использовались просто цифры "8", позднее "0", на грузовых автомобилях до 1993 г.в. цифры "0, 4, 5". На автобусах, выпущенных полностью Mercedes-Benz стоит цифра "3", на автобусах, которых использовано только шасси Mercedes-Benz, а остальное изготовлено сторонним кузовным ателье или заводом будет стоят цифра "1".



Символы 12-17: "973457" обозначают просто серийный порядковый номер.

Отдельно стоит упомянуть версии для северо-американского рынка, а также других внеевропейских регионов, в которых согласно внутренней спецификации ВИН-код имеет свою циферно-буквенную комбинацию, за исключением символов 12-17, однако в программе также дублируется аналог кода в европейской интерпретации. Например, Mercedes-Benz Actros 4141 B (бетон-миксер) с ВИН-кодом WDA NHBAA1 7L 236928 будет интерпретирован как WDB 933.317 1L 236928 или Freightliner Sprinter 316 CDI с ВИН-кодом WD2 YD3416 25 320911 будет интерпретирован как WD2 903.663 15 320911, где сохраняется индентификация, определённая для соответствующего модельного ряда.

Оригинальная программа позволяет полностью идентифицировать транспортное средство с номерами узлов и агрегатов, а также с указанием комплектации и оснащения, которые зашиты в специальные коды. Для каждого автомобиля имеется уникальная карта данных (Datenkarte) с указанием всей необходимой информации, включая варианты наружной окраски. Первые одна или две цифры в обозначении будут указывать приблизительную полную массу, вторые две - округлённую мощность двигателя в л.с. разделённую на десять. Колёсная формула в самом простом формате 4 х 2, например, будет означать общее число колёс (4) х число ведущих колёс (2), а вот для многоосной техники может выглядеть уже как 6 х 2/4 или 8 х 6/4, где через дробь к ведущим колёсам указывается число управляемых колёс.

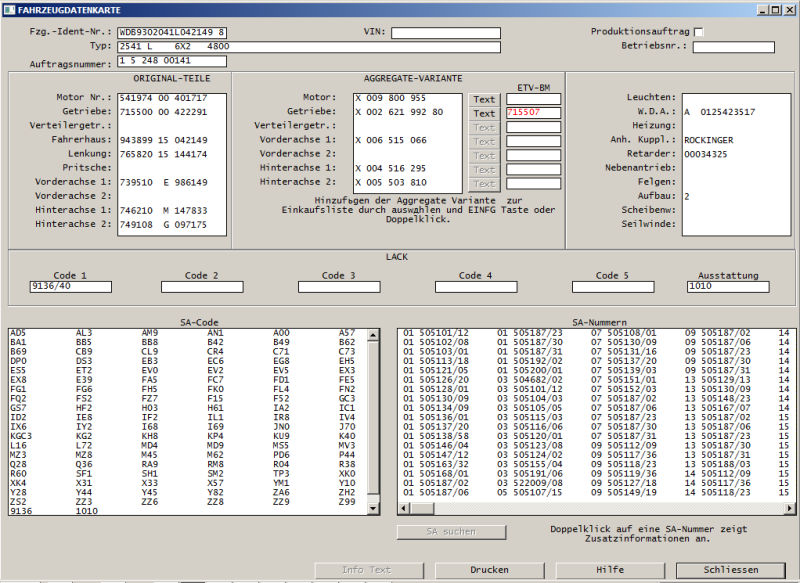

Ниже приведны примеры карты данных из программ запчастей Mercedes-Benz EPC (Electronic Parts Catalogue): IMG


В соответствующих разделах карты данных оригинальной программы, указаны номера узлов и агрегатов, интерпретация которых представлена по принципу, аналогичному ВИН-коду, т.е. тип, модификация, расположения руля (если имеет значение), код города сборки и серийный порядковый номер, именно последние семь символов часто используется в ссылках, когда идёт какое-либо изменение в рамках одного узла/агрегата. Также представлены коды SA (Sonderausfürung), в которые зашита информация о техническом оснащении и комплектации транспортного средства.
Если у Вас нет доступа к оригинальной программе, идентификацию, номера узлов, агрегатов и коды по номеру кузова (рамы/шасси) Вы можете произвести здесь. Единственный нюанс, что для моделей Vito, Sprinter, описание кодов в списке актуально, а для рамных грузовых автомобилей сами коды SA (Sonderausfürung) в списке соответствуют ВИН-коду, а вот их описание, за исключением некоторых кодов, абсолютно некорректно, т.к. поттягивает расшифровку из базы легковых автомобилей/микроавтобусов и одинаковая кодировка может иметь абсолютно различную трактовку. Далее представлена расшифровка, по которой можно определить комплектацию грузового транспорта.

Список кодов SA-Code (Sonderausfürung) очень обширный, поэтому ниже представлены самые распространённые (информация обновляется и дополняется):

В окне Code1/Код ЛКП1 отображён номер цвета лако-красочного покрытия (ЛКП) цельнометаллического фургона или кабины, в окнах Code2/Код ЛКП2, Code3/Код ЛКП3, Code4/Код ЛКП4 могут быть отображены специфический цвет рамы с конвейера, окрашенных облицовок бампера и прочих деталей. Гамму наиболее распространённых цветов, применяемых для окраски коммерческой линейки автомобилей, Вы можете просмотреть, кликнув на изображение:

Коды и образцы цветовой гаммы наружной окраски IMG

В программе напрямую не всегда будет указано название модели, но будет отображена модификация:
Например, Sprinter 316 CDI с раздельной кабиной будет отображён просто как 316, а с цельнометаллическим кузовом как 316-KA, где KA обозначает "Kasten", т.е. "фургон", аналогичное обозначение будет иметь и Vario.
Грузовые автомобили побольше могут в обозначении иметь следующие основные приставки:

Однако, могут применяться целые сочетания приставок с дополнительными индексами, как например, Actros 1841LSNRA будет обозначать Luftfederung Sattelzugmaschine Niederer Rahmen Autotransporter, т.е. низкорамный седельный тягач на пневмоходу автовоз. Приставка L = Luftfederung определяет пневматическую подвеску для ведущего моста, опции для остальных мостов обозначены непосредственно в кодах карты данных. Приставки к автобусам могут также иметь свои расшифровки, как например, G = Gelenk - сочленённый автобус или RHD = Reise Hochdecker - туристический высокопалубный.
Наиболее часто применяемые немецкие сокращения в технической информации по грузовым автомобилям:

Всё дополнительное оборудование устанавливается на заводское подготовленное шасси, оговорённое заказчиком заранее, поэтому, несмотря на обозначение самосвала или миксера, самого этого оборудования и принадлежностей к нему в программе не будет, также как гидробортов, холодильных установок и прочего навесного.
Среди грузового транспорта встречаются также версии с дополнительными осями, установленными сторонними фирмами (например, FA. Paul или FA. Hendrickson), сами оси и подвеска могут быть предоставлены Mercedes-Benz и частично отображены в программе, но далеко не всегда, поэтому идентифицировать запчасти к ним, к дополнительным рулевым элементам таких поворотных осей не всегда просто.

Основные базовые типы двигателей, которые устанавливали на грузовой транспорт, автобусы и сельхозтехнику приведены ниже, также указаны вариант испонения с числом цилиндров ("R"- рядный, "V" - V-образный), стандартный диаметр цилиндра, ход поршня и рабочий объём:

Первые три цифры реального номера могут немного отличаться от базового обозначения, например, двигатель 356.941 - это OM 366 A или 541.946 - это OM 501 LA. Вторые три цифры после точки определяют конкретную модификацию двигателя по мощности, наличию наддува и интеркулера, классу токсичности, пр. Различные приставки в конце обозначения также имеют расшифровки и могут сочетаться, самые распространённые из них: A = Aufladung - обозначает турбированный двигатель, LA = Ladeluftkühlung und Aufladung - турбированный двигатель с интеркулером, H = Horizontal - горизонтально лежачий двигатель (например, OM 457 HLA в автобусах), G = Gas - двигатель, оснащённый газовой установкой питания, DE = Direkteinspritzung - непосредственный впрыск (например, OM 602 DE LA на модели Sprinter или Vario).
